Какие крыши называются эксплуатируемыми

Эксплуатируемая кровля – реализация смелых архитектурных идей

Современное сооружение с плоской крышей привлекает необычной архитектурой. Эксплуатируемая кровля привнесет в проект изюминку, расширив дизайнерские возможности. Уклон ее достигает 15°. Эксплуатируемой такую кровлю называют, исходя из основного предназначения. Дальнейшее использование конструкции возможно в качестве бассейна, парковой территории, вертолетной площадки, корта, зоны отдыха, прогулок, паркинга, сада.

Виды и особенности конструкции

Выбор традиционного и инверсионного типа крыш обусловлен расположением водоизоляционного ковра, который в первом случае кладется над теплоизоляцией, а во втором – под ней.

Длительная эксплуатация кровли зависит от правильного подбора материалов для ее обустройства.

Значение имеют следующие факторы:

  • атмосферные явления;
  • температурный перепад;
  • ветер;
  • механические нагрузки;
  • солнечная радиация;
  • конденсат.

Строительные изделия должны соответствовать требованиям практичности и качества, быть устойчивыми перед нагрузкой 25 т/м 2 .

Кровельный пирог в традиционном исполнении выглядит так:

  • плита перекрытия;
  • слой, образующий уклон (для формирования направления стока воды);
  • стяжка из цементно-песчаной смеси;
  • пароизоляционный слой, который предотвращает распространение пара в теплоизоляцию из верхней части дома;
  • слой материала с высокими теплотехническими характеристиками;
  • гидроизоляционный пласт на основе герметиков и мембран;
  • дренажная профилированная защита — выполняет функцию отвода воды под кровлей;
  • материал для фигурного мощения — покрытие травяного типа, декоративная плитка.

Ключевые преимущества покрытия:

  • доступность;
  • хорошая теплоизоляционная защита;
  • противостояние горению.

Кровельный пирог инверсионного типа включает:

  • плиту перекрытия;
  • слой, образующий уклон для стока жидкости;
  • стяжка, выравнивающая поверхность (основание – грунтовка);
  • слой гидроизоляции;
  • мембрана, выполняющая роль дренажной профилированной системы;
  • слой фильтрации и защиты;
  • фигурное мощение.

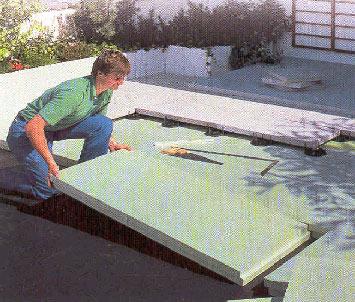

Для крыши инверсионного типа характерен непосредственный контакт теплоизоляции с водой. Обустройство подобных конструкций включает такие строительные элементы с низким водопоглощением, как пенополистирол или вспененное стекло.

Ключевые преимущества:

  • равномерное распределение нагрузки, оказываемой на гидроизоляционную мембрану;
  • более длительный срок службы перекрытия;
  • доступность;
  • отсутствие необходимости в проведении регулярного осмотра и ремонтно-восстановительных работ.

Финишное покрытие

Заключительная отделка кровли дома играет роль практичного эстетичного покрытия, которое противостоит механическому и атмосферному воздействию. Финишная обработка основана на использовании разных материалов. Все зависит от выбора и пожеланий заказчика.

Лучше справляются с задачей:

  • террасные доски;
  • галька, щебень;
  • декоративная плитка;
  • покрытие из прочной резины;
  • «зеленая» кровля.

Качество и продолжительность эксплуатации зависят от типа материала, а также профессионализма подрядчика.

Плитка

Часто применим этот вариант покрытия, определяющий границы благоустроенной зоны. Материал изготавливается из натурального гранита, керамогранита, мрамора и т. д. Метод практичный, недорогой. Укладка осуществляется несколькими способами: гранитная крошка, клей, опоры.

Галька и щебень

Материал используется в качестве выравнивающего, защитного, дренажного слоя. Часто применяется как дополнение ландшафтного дизайна.

Террасная доска

Материал обладает высокими эстетичными свойствами. В основе – древесина ценных пород, включая мербау, ипе, тик, лиственницу. Покрытие поддается уходу, легкому монтажу. Единственный нюанс – необходимость регулярно обновлять лакокрасочный слой.

«Зеленая» кровля

Кровля, где финишным покрытием выступает растительный слой, – прекрасный вариант для зонирования пространства под открытым небом. Сверху дом обустраивается декоративными цветниками, ландшафтным парком, газонами на плоской крыше. В результате имеем профессиональную ландшафтную композицию.

Покрытия из резины

Материал имеет вид больших плит, произведенных из резиновой крошки методом прессования. Можно использовать разные цвета и толщину. Плитка упругая, эластичная, с антискользящим эффектом, широкой цветовой гаммой. Характеризуется неприхотливостью в обслуживании и долголетием. Плитка укладывается на предварительно обработанное основание строительным клеем.

Варианты использования кровли

Эксплуатируемая крыша открывает широкие возможности перед пользователями.

Ее можно использовать как:

  • Место отдыха. На территории организовываются пикники, семейный досуг, встречи с друзьями.
  • Дачную зону. Плоская крыша эксплуатируется как дачная территория: оборудуются цветники, газоны, грядки.
  • Детскую площадку. Игровое пространство с ограждением для безопасности. Зона оборудуется в соответствии с интересами и потребностями детей. Сооружаются искусственные бассейны, песочницы, устанавливаются качели, горки.
  • Теплицу, сад. Не только летом, но и в зимнее время пустующую территорию можно использовать во благо заядлым садоводам — выращивать овощные и фруктовые культуры.
  • Площадку для активных игр. Устанавливается теннисный корт, проводятся баскетбольные состязания. Этот вид развлечений подходит для активных жильцов.
  • Место для организации частного бизнеса. Дополнительная территория – воплощение коммерческих задумок. Прибыльный вариант – кафе на крыше. Постоянные клиенты – романтичные особы.

Устройство эксплуатируемой кровли

Длительность эксплуатации зависит от правильной укладки всех слоев пирога — внутренних конструкционных элементов. Исходя из прямого назначения крыши, рассчитываются будущие нагрузки, что дает возможность трезво оценить, каким должен быть вес сооружения, какими характеристиками должны обладать строительные материалы.

Средний срок службы плоской кровли – 50 лет, при условии, что был осуществлен грамотный подбор всех слоев. Ведь крыша постоянно подвергается нагрузкам от ветра, снега и дождя, собственной массы, ходьбы.

Устройство эксплуатируемой кровли предусматривает грамотный расчет типовых узлов.

На верхнем покрытии дома имеются всегда проблемные места:

  • вентиляция;
  • водосточные воронки;
  • парапеты;
  • дымоходы;
  • примыкания к стенам.

Вышеназванные моменты присутствуют в смете и плановых чертежах. В местах наиболее уязвимых укладывается двойная гидроизоляция, а, значит, увеличиваются расходы и финансовые затраты на материал.

Эксплуатируемая кровля может укладываться различными способами в зависимости от личных предпочтений заказчика.

Однако основная внутренняя конструкция остается неизменной:

  • железобетонная плита;
  • пароизоляционный слой;
  • уклон клиновидной формы — изоляция;
  • теплоизоляционная мембрана (лучший вариант — экструзивный пенополистирол).

Гидроизоляция

Основой эксплуатируемой крыши является перекрытие из прочного бетона. Сверху укладывается гидроизоляционный материал в виде геомембраны либо рулонного рубероида.

Первый вариант принято считать более качественным. Он характеризуется надежной защитой покрытия от нежелательных протечек. Средний срок службы достигает 50 лет. Мембрана подлежит сварке. Так изолируются узлы от воздействия влаги.

Нужен ли уклон на плоской кровле?

Многократный цикл оттаивания и замораживания влияет на порчу верхнего слоя кровли. В случае недостаточного уклона влага будет проникать в глубокие слои гидроизоляции. В результате интенсивных протечек не избежать.

Минимальный уклон составляет 5°, согласно строительным нормам. Он осуществляется на этапе монтажа утеплителя перед стяжкой из песчано-цементной смеси. Этого вполне достаточно, чтобы обеспечить эффективный водоотвод.

Необходимый градус уклона образуется за счет бетонной смеси, материалов для утепления, сыпучих элементов. Для отвода воды дополнительно в конструкции предусматриваются воронки или полноценная водосточная система.

Утепление плоской кровли

Чтобы надежно защитить верхнюю часть дома от нежелательных последствий резкого снижения температуры, нужно позаботиться о теплоизоляции. Подойдет вариант двух схем обустройства: двухслойная конструкция и однослойный вариант.

В основном, для плоских кровель используется первый способ утепления. Схема простая: два слоя материала с прослойкой. Основной – нижний слой с максимальным термическим превосходством и толщиной до 170 мм. Верхний слой способствует распределению поступающей механической нагрузки равномерно по всей площади. Его толщина – 50 мм.

Материал для утепления должен выдерживать монтажные, эксплуатационные, ветровые, снеговые нагрузки. Важная особенность – прочность на сжатие.

Типичные ошибки при монтаже

Плоская крыша на доме характеризуется наличием минимального уклона. Это позволяет влаге, попавшей на поверхность, стекать и не застаиваться. Повышенное внимание уделяется примыканию кровли к стене. Самая распространенная ошибка – неправильный монтаж, что сказывается на отсутствии уклона либо плотных изолированных примыканий. Результат – разрушение несущей стены под постоянным воздействием влаги.

При использовании террасных досок в качестве финишного покрытия нужно проследить за обработкой материала антипиренами и антисептическими средствами, которые сработают эффективно против горения, распространения грибков.

Каждый элемент конструкции нуждается в максимально точном исполнении, что влияет на безремонтную эксплуатацию. Повышенное внимание уделяется утеплителю, выбору и монтажу материала. Обязательно наличие в плоской кровле вентиляционных зазоров в качестве средства против излишков влаги.

Грубых ошибок при монтаже плоской эксплуатируемой кровли можно избежать, если доверить ее обустройство специалистам с навыками и профессиональным взглядом.

Сегодня строительная индустрия предлагает материалы с качественными характеристиками, увеличивающими срок эксплуатации крыш до 50 лет. Тип эксплуатируемой кровли – хороший вариант расширить границы пользования частным владением и реализовать любую дизайнерскую мысль.

Автор: Вадим Рогов, инженер-строитель,
специально для xFasad.ru

Полезное видео об одном из видов эксплуатируемых кровель

Плоская эксплуатируемая кровля

Плоская эксплуатируемая кровля пришла к нам с западных стран. Многие частные застройщики восприняли это новшество в штыки, но некоторые из них все же решили создать такую постройку. В итоге, срок эксплуатации крыши такого здания оказался очень мал и те, кто раньше говорил о плоских крышах, полностью в них разочаровался. Причина кроется в том, что для северных областей, просто не существовало качественных материалов для покрытия плоских кровель, а теперь таковых довольно много и есть из чего выбирать.

Разновидности плоских кровель

Перед тем, как описывать элементы такой крыши, сперва нужно ознакомиться с ее разновидностями.

По функциональной нагрузке плоские крыши различаются на:

Эксплуатируемая поверхность обладает повышенной жесткостью всех материалов, собственно поэтому на ней и можно размещать какие-либо тяжелые элементы. Например, европейские страны на крышах своих домов очень часто устраивают зону отдыха или сады. Так же высокое значение озеленению плоской поверхности отдается и в крупных городах. Подобным образом, неравнодушные к природе люди, помогают ей перерабатывать углекислый газ в чистый воздух.

Неэксплуатируемая кровля является противоположностью вышеописанной. В ее структуре находятся очень тонкие материалы, которые даже при небольшом давлении могут порваться или критически деформироваться. Для обслуживания таких крыш нередко сооружают мостики и трапы. Как правило, поверхность такой кровли является полностью герметичной, что и делает ее популярной. Еще одним плюсом можно считать ее дешевизну.

За последние десятилетия кровельщики научились придавать неэксплуатируемой крыше повышенную прочность, за счет чего по ней можно ходить не опасаясь. Но все же некоторые покрытия так и не позволяют этого делать.

Последовательность укладки кровельного пирога так же играет важную роль, здесь плоскую крышу можно разделить на две категории:

  1. Традиционная последовательность слоев
  2. Инверсионная последовательность слоев

В первом случае теплоизоляционный материал защищается гидроизоляцией с обеих сторон, а сверху закрывается финишным покрытием. Во втором случае все иначе. Сначала укладывается один слой гидроизоляции, далее следуют плиты утеплителя, а поверх них заливается стяжка. Именно она и придает крыше необходимую жесткость.

Эксплуатируемая плоская кровля. Устройство и описание каждого слоя

Плоская крыша эксплуатируемого типа включает в себя следующие слои:

  • Основание. В качестве него чаще всего используется железобетонная плита, пиломатериалы или профнастил. Рассуждая, какой материал выбрать нужно понимать, что самую большую нагрузку может выдержать железобетон. Поэтому если вы планируете создавать на кровельной поверхности что-нибудь массивное, то советую выбрать именно этот материал.
  • Пароизоляция. Очень часто недобросовестные застройщики экономят именно на этом слое, но они делают хуже только себе. Наиболее подходящим материалом в качестве пароизоляции являются самоклеящиеся пленки, а также мастики. Последние наносятся слоем в 1-2 миллиметра.
  • Слой утеплителя на плоской крыше должен создаваться исключительно из твердых продуктов и не бояться влаги. Если судить по этим двум качествам, то самый подходящий материал это: пенополистирол и пеностекло, но нередко можно встретить и минеральные плиты. Для теплоизоляции здания достаточно слоя в 150-200 миллиметров.
  • Стяжка. Благодаря прослойке из бетона, которая устраивается прямо на утеплитель задается необходимая жесткость поверхности. Нередко этот слой армируют специальной сеткой.
  • Гидроизоляционный слой позволит сохранить все нижележащие материалы в сухости и пока такая поверхность цела, то крыша будет обладать максимальной эффективностью. В качестве материала лучше всего использовать проверенные временем продукты.
  • Финишный слой оформляется сыпучими или твердыми покрытиями. Наибольший интерес представляет террасная доска, грунт, керамика, гравий. Впрочем, здесь нет особых ограничений и вы можете выбрать то, что подходит именно вам. Перед устройством того или иного покрытия в обязательном порядке сверьтесь с расчетами.

Хоть крыша и называется плоской, ее поверхность не является таковой. Разуклонка создается с целью удаления атмосферных осадков естественным образом. Благодаря ей можно создавать как внутреннюю систему водостоков, так и внешнюю, главное задать направление.

Разуклонка плоской крыши

Я уже упоминал о том, что разуклонка плоской крыши является очень важной частью строительства. Благодаря ей, атмосферные осадки удаляются с поверхности кровли естественным путем. Неверный монтаж может повлечь за собой скопление жидкости, что, как правило, снижает срок эксплуатации крыши. Минимальный уклон составляет 1 градус, а максимальный – 5.

Уклон плоской крыши оборудуется не где попало, его нужно совмещать с водосточной системой. Самой большой эффективностью обладает внутренняя система с сифонно-вакуумным удалением жидкости. Ее основные преимущества заключаются в обработке больших объемов и низкой вероятности засорения.

Задать градус можно несколькими путями:

  • При помощи сыпучих материалов
  • Комбинированием бетона и сыпучих продуктов
  • Смесью бетона и специальных полимеров
  • Утеплительным материалом

Теперь, давайте рассмотрим каждый способ более детально.

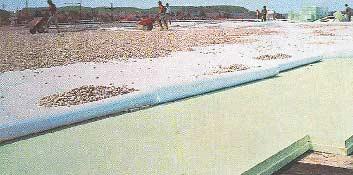

В качестве сыпучих материалов наиболее подходящими являются: щебень, каменная крошка и керамзит. Цена на них довольно низкая, а вот работать с ними немного трудновато. Для создания качественной разуклонки на бетонное основание укладывается гидроизоляционный слой, который в последующем будет засыпаться одним из вышеописанных материалов. Сохранить положение сыпучих продуктов поможет бетонное «молочко». После затвердевания такой поверхности можно приступать к устройству следующих слоев.

Благодаря использованию легких и простых материалов, например, пенополиуретана, пеностекла, пенополистирол и других, можно создать плавный уклон плоской крыши и при этом не увеличивать от нее нагрузку. Создание разуклонки в данном случае будет проходить куда легче и быстрее. Для устройства такой поверхности достаточно приклеить теплоизоляционный материал к основанию. В качестве клея применяются мастики или специальные смеси.

Теплоизоляционный слой

Как вы уже знаете, в структуре плоских кровель нет места мягким материалам, она собирается исключительно из твердых продуктов, которые не разрушаются под воздействием влаги. В случаях, когда используемые материалы, меняют свои свойства при воздействии на них жидкости укладывается пароизоляционный слой. Он не только защищает кровельный пирог от негативного воздействия влаги, но и предотвращает создание конденсата. Многие застройщики очень хвалят наплавляемые бесшовные пароизоляции из битумных и полимерных основ.

Если вы еще не определились с выбором материала, то могу посоветовать следующие разновидности: минеральная вата (в плитах), пеностекло или пенопласт. Кстати, последние два материала вовсе не боятся влаги, поэтому в течение эксплуатации здания о них можно не беспокоиться. Единственным минусом таких материалов является их большая стоимость, за счет этого, многие застройщики отдают предпочтение более дешевой альтернативе. Помимо этого, пенопласт выделяется своей горючестью, следовательно, его можно укладывать далеко не на все постройки.

Читать еще:  Какие бывают виды крыши частных домов

Что касается минеральных плит, то они не горят, а их ценник существенно ниже аналогичных продуктов. Но такой материал обладает серьезным недостатком: боязнь влаги. Если в кровельный пирог попадает хоть небольшое количество жидкости, то положительные качества этого продукта многократно уменьшаются. Первоначальное состояние намоченных плит уже не вернуть, даже если их тщательно просушить. В связи с этим на эксплуатируемой крыши помимо пароизоляции и гидроизоляции устраивается стяжка, которая блокирует доступ влаге.

Гидроизоляционный слой

Если вы внимательно прочитали предыдущий пункт, то знаете всю важность гидроизоляции плоской крыши. Застройщики, которые игнорируют этот факт, платят намного дороже. Поэтому лучше учиться на чужих ошибках и делать качественное покрытие сразу.

В течение некоторого времени в качестве гидроизоляции на плоской крыше использовался битум, на сегодняшний же день, большую симпатию заслуживают рулонные продукты. Наиболее известным представителем этого класса является рубероид и ПВХ мембрана. Если о первом в своей жизни слышал каждый, то о втором вряд ли. Дело в том, что этот материал выпустили не так давно, но те, кто знает про него, говорят исключительно хорошие вещи.

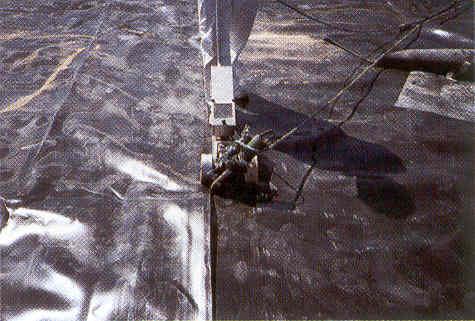

Монтаж ПВХ мембраны осуществляется путем тепловой сварки, поэтому процесс практически безопасен. Работа протекает быстро, следовательно, за короткое время можно покрыть большую площадь. Этот материал очень эластичен и не боится многократных сгибов, он легкий и простой в обращении.

Укладка гидроизоляционного слоя довольно ответственная работа, поэтому важно знать все нюансы.

  • Вначале укладки необходимо провести подготовительные работы. На этом этапе поверхность очищается от мелкого и крупного мусора. Если вам важна скорость, то можете применить компрессор, в противном случае воспользуйтесь ручным инвентарем. Для очистки труднодоступных мест, я советую применить дрель с насадкой-щеткой.
  • При укладке гидроизоляционного слоя поверх стяжки необходимо удалить застывший бетон. Как правило, для этого используется шлифовальная машинка. Такую процедуру можно совершить и тогда, если вы не уверены в прочной фиксации материала к основанию. Дело в том, что, снимая верхний слой бетона вы оголяете поры и при плавлении битума он будет затекать в них, создавая более прочное соединение.
  • Поверхность, с которой вы будете вести работу не должна обладать никакими дефектами. Под ними я подразумеваю трещины и щели. Если таковые имеются, то заделать их можно с помощью цементно-песчаного раствора.
  • Иногда, гидроизоляционный материал укладывается поверх старого покрытия. В таких случаях очень важно внимательно просмотреть всю поверхность. Если вы обнаружите вздутия, то знайте – там скопилась влага. Такое место необходимо подвергнуть ремонту. Для этого делается крестообразный надрез, края гидроизоляции загибаются, а поверхность просушивается. Чтобы уложить материал обратно, достаточно залить поврежденный участок жидким битумом и отвернуть края.

  • Если гидроизоляция укладывается по бетонному основанию, то сначала его обрабатывают праймером.
  • Уложить наплавляемые материалы достаточно просто, главное научиться пользоваться горелкой, а остальное дело техники. Уложите рулон так, чтобы он раскатывался в нужном направлении и начинайте нагревать его тыльную сторону. Когда рисунок начнет расплываться, то материал можно клеить. Если вы дилетант в этом деле, и допустите перегрев битумного продукта, то не стоит продолжать укладку. Остановитесь, удалите поврежденный участок и продолжите работу, начав с нахлеста в 10 сантиметров.
  • Для создания качественного гидроизоляционного ковра понадобится 2-4 слоя. После размещения первого, сделайте паузу до тех пор, пока он не остынет. Размещайте последующие полосы перпендикулярно предыдущему слою.

Покрыть кровлю гидроизоляцией можно и другими материалами, например, жидкой резиной. Этот процесс требует наличия специального оборудования и вряд ли может осуществляться самостоятельно. Созданный слой способен выдерживать любые погодные условия в течение 20 лет без изменения своих первоначальных свойств.

Финишное покрытие

В качестве покрытия для плоской кровли могут быть использованы любые материалы, способные выдерживать длительное воздействие влаги.

В качестве покрытия на плоскую крышу чаще всего укладывают следующие материалы:

  • Плитка
  • Насыпные продукты
  • Полимеры
  • Резиновая плитка
  • Обработанная доска

Давайте рассмотрим каждую разновидность поподробнее.

Ограничение плитки отсутствует, главное, чтобы крыша могла выдержать такую нагрузку. Наиболее часто используется: кафель, керамика, мрамор и гранит. Устройство этих элементов происходит на специально подготовленные подставки, щебенку или раствор.

Насыпные продукты выполняют больше выравнивающую функцию, поэтому их часто можно встретить в совокупности с другими видами покрытия. Если вы планируете создать на крыше зеленую зону, то галька или щебенка может стать отличным элементом декора и одновременно выполнять дренажную функцию. Нечестные продавцы строительных материалов могут посоветовать вам приобрести известковый щебень. Ни в коем случае не покупайте такой продукт, так как под действием влаги он разрушится.

Эксплуатируемая кровля

Эксплуатируемая кровля – плоская крыша со специальным покрытием, которая устроена над всем сооружением или его частью и на которую имеются выходы из его помещений. Её можно оборудовать под спортплощадку, солярий, зону отдыха или для хозяйственных нужд (теплицы, сады, веранды). Идея создания плоской кровли не нова. Легендарные висячие сады Семирамиды, одно из семи чудес света, были построены согласно такому принципу. Опорами для плоских террас служили мощные колоны. На них были положены каменные плиты со слоем камыша, который был залит асфальтом. Поверх этого слоя был положен кирпич с гипсом, а затем свинцовые пластины, выполнявшие гидроизоляционные функции. Поверх всех слоев был уложен шар плодородной земли.

В Европе эксплуатируемая кровля стала популярной во Франции в ХVII веке. В ХVIII веке знаменитый немецкий строитель Карл Рабитц заложил на своей крыше сад, который привлекал прохожих. Вскоре его дом стал очень известным, в том числе, благодаря прессе. В ХХ веке французский архитектор Ле Корбюзье сделал плоские крыши программным аспектом тогдашнего строительства. В 1960 годах в Германии были разработаны основные принципы строительства зданий с плоскими крышами. Современные архитекторы с успехом применяют эти идеи для сооружения разнообразных зданий в мегаполисах.

Виды эксплуатируемой кровли

В современной архитектуре наиболее распространенными видами эксплуатируемой кровли являются кровля для ходьбы, пешеходное покрытие, крыша-сад и зеленая кровля. Чаще всего, при проектировании торгово-рекреационных и крупных жилых комплексов используют зеленую кровлю. Она популярна во многих городах. Зеленая кровля является одним из способов озеленения и решения проблемы с оздоровлением окружающей среды. Давно доказано, что 150м² травяного покрытия за год вырабатывает такой же объем кислорода, который необходим для потребления 100 человек за тот же период. В большинстве случаев идею сада на крыше по достоинству оценивают частные застройщики. Особенно востребована зеленая крыша для участка с небольшой площадью. Кровля с садом может заменить прогулочные площадки на земле.

Виды конструкций эксплуатируемой кровли

В зависимости от расположения водоизоляционного ковра различают инверсионные и традиционные крыши. На кровлях традиционной конструкции водоизоляционный ковер кладут над теплоизоляцией, а на инверсионных – под теплоизоляцию.

Для длительной службы эксплуатируемой кровли необходимо правильно подобрать материалы для обустройства конструкции крыши, так называемого, «кровельного пирога». Правильный выбор строительных материалов позволит гарантировать срок её эксплуатации до 50 лет. При их подборе для сооружения такой кровли необходимо учитывать несколько факторов:

  • перепады температуры,
  • атмосферные осадки,
  • солнечная радиация,
  • ветер,
  • объем конденсата во внутреннем пространстве здания,
  • микроорганизмы, насекомые и птицы,
  • механические нагрузки.

Так все материалы должны выдерживать нагрузку до 25 т⁄м² и не быть подверженными влиянию прямых солнечных лучей.

Традиционное устройство эксплуатируемой кровли

Традиционное устройство эксплуатируемой крыши предполагает наличие нескольких слоев строительных материалов:

  • Плита перекрытия.
  • Уклонообразующий слой. Он формирует заданное направление стока воды из кровли. Уклон кровли должен соответствовать 05-3%. При неправильном его устройстве будет собираться вода и кровля не будет пригодна к использованию. Уклонообразующий слой выполняют из шлака, бетона или керамзита. Его кладут ниже слоя гидроизоляции. Чтобы рассчитать уклон кровли используют измерительные приборы или математические формулы.
  • Цементно-песчаная стяжка. Как правило, используют раствор цемента и песка в соотношении 1:3. Необходимый объем воды определяется опытным путем с помощь металлического конуса. Толщина цементно-песчаной стяжки должна быть не менее 2см. В противном случае она потрескается и даст достаточного сцепления с основанием. Перед началом работы крышу подметают и смачивают водой. Весь участок разделяют на несколько зон, отделенных кусками стекла. Также по периметру устанавливают маяки, на которые нужно ориентироваться при работе с правилом. По окончании работы стяжку накрывают для предотвращения сильного испарения, например, целлофаном. Через сутки по ней можно ходить, но есть также возможность исправить ошибки.
  • Пароизоляция. Этот слой предназначен для предотвращения попадания пара из верхней части помещения в теплоизоляционный слой. Пароизоляцию в местах примыкания к чердачному перекрытию поднимают на уровень равный толщине этого слоя. Для него применяют синтетические рулонные материалы без крупнозернистой посыпки (например, стекловолокно).
  • Теплоизоляция. Толщина слоя теплоизоляции зависит от климатической зоны, теплотехнических характеристик материала. Кроме того, материал для теплоизоляционного слоя должен соответствовать определенным требованиям: быть стойким к механическим нагрузкам, иметь стабильные размеры, обладать низкой теплопроводностью, горючестью, защищать от пара. Чаще всего используют вспененный пенополистирол толщиной 70 мм. Его крепят при помощи мастики или бетонного раствора.
  • Гидроизоляционный ковер. Его кладут, используя мембраны (битумные, ПВХ, полимерные) и герметики. Их срок эксплуатации должен составлять не менее 20 лет. Эти материалы должны быть устойчивы к растяжению, механическим нагрузкам. Мембраны укладывают перпендикулярно наклону крыши с боковым и торцевым нахлестом. Боковой нахлест должен составлять 120мм, а торцевой – 70мм. Листы крепят при помощи горячего воздуха сварочного аппарата или герметиками.
  • Для предотвращения скапливания пара под слоем гидроизоляции необходимо установить флюгарки или капельники. Капельник устанавливают под кровельное покрытие для того, чтобы предупредить разбрызгивание дождевой воды и направить её в желоб. Его устанавливают на алюминиевую сетку немного меньшого размера, нежели сам капельник, прикрепляя битумной мастикой. Флюгарка или колпак представляет собой конструкцию из кровельной оцинкованной стали, которая защищает трубу от попадания в нее мусора и осадков. Сначала делают эскиз на бумаге, а потом по шаблону вырезают такую же фигуру из металла. Её крепят при помощи заклепок и металлических боковин (прутьев или пластин).
  • Профилированная дренажная мембрана. Она предназначена для отвода воды из кровли. На эксплуатируемой крыше вода отводится по воронкам и водоотводным лоткам. Часть жидкости может проходить через газон или стыки тротуарной плитки внутрь кровельного пирога, что способствует его разрушению. С целью борьбы с этой проблемой укладывают дренажный слой. Он состоит из фильтрующего элемента и дренажного ядра. Фильтрующий элемент пропускает жидкость в дренажное ядро и не дает ему заиливаться. Его выполняют из термоскрепленных геотекселей. В качестве дренажного ядра используют натуральные (шлак, керамзит) и искусственные материалы (дренажные маты). Также необходимо предусмотреть вентиляцию дренажного ядра с целью предотвращения появления неприятных запахов. Толщина дренажного слоя зависит от количества мест слива воды, осадков, площади кровли.
  • Фигурные элементы мощения (плитка, травяное покрытие) и система водостока. Система водостока бывает наружной и внутренней. Внутренняя применяется для обустройства домов в холодных климатических условиях, и она менее популярна. Для эксплуатируемой крыши чаще применяют наружный водосток. Наружные водосточные системы могут быть изготовлены из оцинкованной стали, меди, алюминия, пластика. Они представляют собой систему труб и желобов. Вода сначала стекает в желоба, которые крепят к обрешетке с помощью крюков. Наиболее функциональными являются желоба квадратной формы. После желоба вода попадает в водозаборные воронки, размещенные на расстоянии 12-20 м друг от друга. Далее она отводиться по водосточным трубам, прикрепленным к стенам сооружения. Водосточные трубы бывают с круглым и квадратным сечением. Их диаметр определяется площадью крыши: для кровли 30 м² — 80 мм, для 50 м² — 90мм, для 125 м² — 100 мм. Водосточные трубы устанавливают на расстоянии 30мм от стены при помощи оцинкованных хомутов и захватывающих штырей.

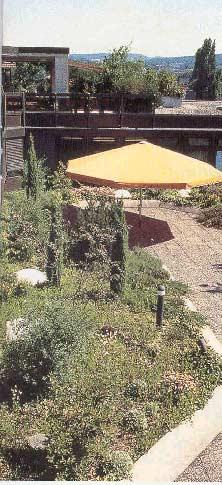

При устройстве зеленой крыши необходимо правильно рассчитать толщину грунта. Она зависит от глубины роста корней. Также необходимо предусмотреть противокорневую защиту. Такой слой может быть уложен из полимерно-битумных мембран или геотекстиля. Растения с объемными корневыми системами размещают в отдельных емкостях.

Преимущества традиционного устройства эксплуатируемой кровли:

  • Хорошая теплоизоляция.
  • Доступность.
  • Низкий уровень горючести.

Инверсионное устройство эксплуатируемой кровли

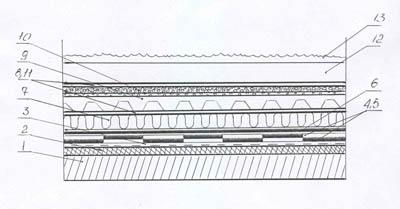

Инверсионная конструкция крыши предполагает обустройство следующих слоев:

  1. Плита перекрытия.
  2. Уклонообразующий слой.
  3. Выравнивающая стяжка. Она предполагает грунтовку основания.
  4. Гидроизоляционный ковер.
  5. Теплоизоляция.
  6. Профилированная дренажная мембрана.
  7. Защитный и фильтрующий слой.
  8. Фигурные элементы мощения.

Для укладки такой конструкции используют те же правила, что и для традиционной. Такая конструкция отличается устройством теплоизоляционного слоя. В инверсионных крышах теплоизоляция имеет непосредственный контакт с водой. В таких конструкциях должны использоваться материалы с низким водопоглощением. Это может быть вспененное стекло или пенополистирол.

Недостатки такой кровли:

  • Небольшой ассортимент теплоизоляционных материалов.
  • Воронки для оттока воды сложной конструкции и как следствие большая стоимость и сложность монтажа.
  • Высокая степень горючести теплоизоляционных материалов.

Преимущества инверсионной крыши:

  • Благодаря защищенности гидроизоляционного слоя, теплоизоляцией срок службы крыши увеличивается и не требует регулярных осмотров и ремонта.
  • Нагрузка на гидроизоляционный слой распределяется равномерно, что также увеличивает срок службы кровли.
  • Доступность.
  • При необходимости замены или ремонта слоя теплоизоляции не требуется убирать гидроизоляцию.

Конструкция и элементы крыши: названия и назначения

Крыша — верхняя изолирующая и ограждающая часть здания, которая служит для защиты здания от неблагоприятных воздействий окружающей среды.Состоит из водоизолирующего слоя и основания (обрешетки, сплошного настила), укладываемого по несущим конструкциям крыши.

Крыша состоит из несущей и ограждающей конструкций. Огораживающие конструкции — это кровля и фронтон/щипец. Несущая конструкция — стропильная система.

Чердак — это пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.

Конструкционные характеристики

По конструкционным характеристикам:

  • крыша может иметь чердак или может быть безчердачной (такую крышу называют — покрытие);
  • по уклону крыша может быть плоской или скатной;
  • крыша может иметь надстройки (мезонин, слуховые окна и т.п.);
  • самые распространенные крыши по геометрии бывают следующие: плоские, двухскатные, двухскатные ломаные, двухскатные со слуховым окном, складная (конверт), многощипцовая, шатровые, вальмовые, полувальмовые.

Скат — грань, наклонная поверхность крыши.

Читать еще:  Мансардные крыши частных домов технология возведения

Уклон — показатель крутизны крыши, определяется тремя способами: в градусах угла между скатом крыши и перекрытием верхнего этажа; в процентах — отношение высоты крыши (H) к проекции ската крыши на перекрытие верхнего этажа (L), умноженное на 100 = (H/L)⋅100; в пропорциях (H:L).

Скатная крыша — крыша, имеющая уклон более 6° (10%). С меньшим уклоном называют — плоская крыша.

Мезонин — надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.

Слуховые окна — проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.

Типы крыш по геометрии

Эксплуатационные характеристики

По эксплуатационным характеристикам:

  • крыша может иметь нежилой чердак и жилой (мансарда);
  • эксплуатируемую кровлю и не эксплуатируемую.

Мансарда (этаж мансардный) — жилой чердак. Мансарда может быть не утеплённой (утепляется только перекрытие верхнего этажа) и утепленной (утепляются скаты крыши).

Кровля эксплуатируемая — плоская кровля, используемая как по прямому назначению, так и в других эксплуатационных целях: зона отдыха, спортивная площадка, газон и т.п.

Ограждающие конструкции крыши

Кровля — верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.

Фронтон — торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.

Щипец (вимперг) — верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.

Козырёк — мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.

Свес крыши — наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.

Карниз крыши — это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют — венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит — подшивная карнизная доска.

Элементы кровли

Конёк — самый верхний элемент кровли в виде уголка, служащий для закрытия стыка скатов крыши.

Вальма — треугольный скат 4-х скатной крыши, расположенный с торца дома, крытый сверху упирается острым концом.

Полувальма — вальма, длина которой по уклону укорочена со стороны конька крыши или со стороны торца здания.

Ендова (разжелобок) — внутренний угол крыши в виде желоба, образованный соединением двух скатов.

Хребет (ребро) — линия пересечения двух скатов, образующих внешний угол.

Продухи — вентиляционные отверстия в скатной кровле.

Аэраторы — продухи плоских кровель, механические приспособления для вентиляции в слоях полного пирога плоских кровель. Обязательно использовать при устройстве нового ковра по старому.

Выкружка — переходной бортик от основания плоской крыши к примыканию, обычно устраивается под углом 45° для сглаживания углов сопряжений.

Разуклонка — устройство стяжки на плоской кровле с приданием кровле малых уклонов и образованием коньков и ендов.

Подкровельные пленки — применяются для защиты теплоизоляции и несущих конструкций крыши от попадания влаги.

Основной гидроизоляционный (или кровельный) ковер — слои рулонных материалов или слои мастик, армированных стекло- или синтетическими материалами, последовательно выполняемые и по основанию под кровлю.

Балластная система — система крепления мягкой кровли на плоских крышах с высокой несущей способностью, а также в эксплуатируемых крышах. Доступна, проста в устройстве и не повреждает основной гидроизоляционный ковер, а кроме того, обеспечивает его дополнительную защиту от механических повреждений и ультрафиолетовых лучей.

Воротник — защитная окантовка кровельным железом выступающих элементов кровли.

Капельник — элемент стального покрытия парапетов, брандмауэрных стен в виде загнутого вниз края.

Водосборный желоб — элемент скатной кровли с наружным водостоком, предназначенный для сбора воды и принудительного сброса в водосточную трубу атмосферной воды.

Водосточная труба — труба, служащая для стока воды.

Несущие конструкции крыши

Стропильная система — конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

Ферма — конструкция из скрепленных между собой брусьев или стержней.

Стропило (стропильная нога) — элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

Стропила наклонные — имеют упор на концах и средней частью (в одной или нескольких точках).

Стропила висячие — опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

Конёк — верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

Коньковая схватка — кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

Мауэрлат — брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

Стойка — отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

Бабка — центральная стойка, которая упирается в конёк.

Подкос — стойка под углом.

Ригель — отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

Затяжка — бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

Кобылка — отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

Слега — направляющая под натуральную черепицу.

Основание кровли — поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

Обрешётка — подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

Контробрешётка — бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

Черновой настил — настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

Обрешётина — элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска — 30×50 мм.

Все материалы, представленные на сайте, носят исключительно справочный и ознакомительный характер и не могут считаться прямой инструкцией к применению. Каждая ситуация является индивидуальной и требует своих расчетов, после которых нужно выбирать нужные технологии.

Не принимайте необдуманных решений. Имейте ввиду, что то что сработало у других, в ваших условиях может не сработать.

Администрация сайта и авторы статей не несут ответственности за любые убытки и последствия, которые могут возникнуть при использовании материалов сайта.

Сайт может содержать контент, запрещенный для просмотра лицам до 18 лет.

Плоская эксплуатируемая кровля

Плоская эксплуатируемая кровля пришла к нам с западных стран. Многие частные застройщики восприняли это новшество в штыки, но некоторые из них все же решили создать такую постройку. В итоге, срок эксплуатации крыши такого здания оказался очень мал и те, кто раньше говорил о плоских крышах, полностью в них разочаровался. Причина кроется в том, что для северных областей, просто не существовало качественных материалов для покрытия плоских кровель, а теперь таковых довольно много и есть из чего выбирать.

Разновидности плоских кровель

Перед тем, как описывать элементы такой крыши, сперва нужно ознакомиться с ее разновидностями.

По функциональной нагрузке плоские крыши различаются на:

Эксплуатируемая поверхность обладает повышенной жесткостью всех материалов, собственно поэтому на ней и можно размещать какие-либо тяжелые элементы. Например, европейские страны на крышах своих домов очень часто устраивают зону отдыха или сады. Так же высокое значение озеленению плоской поверхности отдается и в крупных городах. Подобным образом, неравнодушные к природе люди, помогают ей перерабатывать углекислый газ в чистый воздух.

Неэксплуатируемая кровля является противоположностью вышеописанной. В ее структуре находятся очень тонкие материалы, которые даже при небольшом давлении могут порваться или критически деформироваться. Для обслуживания таких крыш нередко сооружают мостики и трапы. Как правило, поверхность такой кровли является полностью герметичной, что и делает ее популярной. Еще одним плюсом можно считать ее дешевизну.

За последние десятилетия кровельщики научились придавать неэксплуатируемой крыше повышенную прочность, за счет чего по ней можно ходить не опасаясь. Но все же некоторые покрытия так и не позволяют этого делать.

Последовательность укладки кровельного пирога так же играет важную роль, здесь плоскую крышу можно разделить на две категории:

  1. Традиционная последовательность слоев
  2. Инверсионная последовательность слоев

В первом случае теплоизоляционный материал защищается гидроизоляцией с обеих сторон, а сверху закрывается финишным покрытием. Во втором случае все иначе. Сначала укладывается один слой гидроизоляции, далее следуют плиты утеплителя, а поверх них заливается стяжка. Именно она и придает крыше необходимую жесткость.

Эксплуатируемая плоская кровля. Устройство и описание каждого слоя

Плоская крыша эксплуатируемого типа включает в себя следующие слои:

  • Основание. В качестве него чаще всего используется железобетонная плита, пиломатериалы или профнастил. Рассуждая, какой материал выбрать нужно понимать, что самую большую нагрузку может выдержать железобетон. Поэтому если вы планируете создавать на кровельной поверхности что-нибудь массивное, то советую выбрать именно этот материал.
  • Пароизоляция. Очень часто недобросовестные застройщики экономят именно на этом слое, но они делают хуже только себе. Наиболее подходящим материалом в качестве пароизоляции являются самоклеящиеся пленки, а также мастики. Последние наносятся слоем в 1-2 миллиметра.
  • Слой утеплителя на плоской крыше должен создаваться исключительно из твердых продуктов и не бояться влаги. Если судить по этим двум качествам, то самый подходящий материал это: пенополистирол и пеностекло, но нередко можно встретить и минеральные плиты. Для теплоизоляции здания достаточно слоя в 150-200 миллиметров.
  • Стяжка. Благодаря прослойке из бетона, которая устраивается прямо на утеплитель задается необходимая жесткость поверхности. Нередко этот слой армируют специальной сеткой.
  • Гидроизоляционный слой позволит сохранить все нижележащие материалы в сухости и пока такая поверхность цела, то крыша будет обладать максимальной эффективностью. В качестве материала лучше всего использовать проверенные временем продукты.
  • Финишный слой оформляется сыпучими или твердыми покрытиями. Наибольший интерес представляет террасная доска, грунт, керамика, гравий. Впрочем, здесь нет особых ограничений и вы можете выбрать то, что подходит именно вам. Перед устройством того или иного покрытия в обязательном порядке сверьтесь с расчетами.

Хоть крыша и называется плоской, ее поверхность не является таковой. Разуклонка создается с целью удаления атмосферных осадков естественным образом. Благодаря ей можно создавать как внутреннюю систему водостоков, так и внешнюю, главное задать направление.

Разуклонка плоской крыши

Я уже упоминал о том, что разуклонка плоской крыши является очень важной частью строительства. Благодаря ей, атмосферные осадки удаляются с поверхности кровли естественным путем. Неверный монтаж может повлечь за собой скопление жидкости, что, как правило, снижает срок эксплуатации крыши. Минимальный уклон составляет 1 градус, а максимальный – 5.

Уклон плоской крыши оборудуется не где попало, его нужно совмещать с водосточной системой. Самой большой эффективностью обладает внутренняя система с сифонно-вакуумным удалением жидкости. Ее основные преимущества заключаются в обработке больших объемов и низкой вероятности засорения.

Задать градус можно несколькими путями:

  • При помощи сыпучих материалов
  • Комбинированием бетона и сыпучих продуктов
  • Смесью бетона и специальных полимеров
  • Утеплительным материалом

Теперь, давайте рассмотрим каждый способ более детально.

В качестве сыпучих материалов наиболее подходящими являются: щебень, каменная крошка и керамзит. Цена на них довольно низкая, а вот работать с ними немного трудновато. Для создания качественной разуклонки на бетонное основание укладывается гидроизоляционный слой, который в последующем будет засыпаться одним из вышеописанных материалов. Сохранить положение сыпучих продуктов поможет бетонное «молочко». После затвердевания такой поверхности можно приступать к устройству следующих слоев.

Благодаря использованию легких и простых материалов, например, пенополиуретана, пеностекла, пенополистирол и других, можно создать плавный уклон плоской крыши и при этом не увеличивать от нее нагрузку. Создание разуклонки в данном случае будет проходить куда легче и быстрее. Для устройства такой поверхности достаточно приклеить теплоизоляционный материал к основанию. В качестве клея применяются мастики или специальные смеси.

Теплоизоляционный слой

Как вы уже знаете, в структуре плоских кровель нет места мягким материалам, она собирается исключительно из твердых продуктов, которые не разрушаются под воздействием влаги. В случаях, когда используемые материалы, меняют свои свойства при воздействии на них жидкости укладывается пароизоляционный слой. Он не только защищает кровельный пирог от негативного воздействия влаги, но и предотвращает создание конденсата. Многие застройщики очень хвалят наплавляемые бесшовные пароизоляции из битумных и полимерных основ.

Если вы еще не определились с выбором материала, то могу посоветовать следующие разновидности: минеральная вата (в плитах), пеностекло или пенопласт. Кстати, последние два материала вовсе не боятся влаги, поэтому в течение эксплуатации здания о них можно не беспокоиться. Единственным минусом таких материалов является их большая стоимость, за счет этого, многие застройщики отдают предпочтение более дешевой альтернативе. Помимо этого, пенопласт выделяется своей горючестью, следовательно, его можно укладывать далеко не на все постройки.

Читать еще:  Устройство плоской крыши частного дома

Что касается минеральных плит, то они не горят, а их ценник существенно ниже аналогичных продуктов. Но такой материал обладает серьезным недостатком: боязнь влаги. Если в кровельный пирог попадает хоть небольшое количество жидкости, то положительные качества этого продукта многократно уменьшаются. Первоначальное состояние намоченных плит уже не вернуть, даже если их тщательно просушить. В связи с этим на эксплуатируемой крыши помимо пароизоляции и гидроизоляции устраивается стяжка, которая блокирует доступ влаге.

Гидроизоляционный слой

Если вы внимательно прочитали предыдущий пункт, то знаете всю важность гидроизоляции плоской крыши. Застройщики, которые игнорируют этот факт, платят намного дороже. Поэтому лучше учиться на чужих ошибках и делать качественное покрытие сразу.

В течение некоторого времени в качестве гидроизоляции на плоской крыше использовался битум, на сегодняшний же день, большую симпатию заслуживают рулонные продукты. Наиболее известным представителем этого класса является рубероид и ПВХ мембрана. Если о первом в своей жизни слышал каждый, то о втором вряд ли. Дело в том, что этот материал выпустили не так давно, но те, кто знает про него, говорят исключительно хорошие вещи.

Монтаж ПВХ мембраны осуществляется путем тепловой сварки, поэтому процесс практически безопасен. Работа протекает быстро, следовательно, за короткое время можно покрыть большую площадь. Этот материал очень эластичен и не боится многократных сгибов, он легкий и простой в обращении.

Укладка гидроизоляционного слоя довольно ответственная работа, поэтому важно знать все нюансы.

  • Вначале укладки необходимо провести подготовительные работы. На этом этапе поверхность очищается от мелкого и крупного мусора. Если вам важна скорость, то можете применить компрессор, в противном случае воспользуйтесь ручным инвентарем. Для очистки труднодоступных мест, я советую применить дрель с насадкой-щеткой.
  • При укладке гидроизоляционного слоя поверх стяжки необходимо удалить застывший бетон. Как правило, для этого используется шлифовальная машинка. Такую процедуру можно совершить и тогда, если вы не уверены в прочной фиксации материала к основанию. Дело в том, что, снимая верхний слой бетона вы оголяете поры и при плавлении битума он будет затекать в них, создавая более прочное соединение.
  • Поверхность, с которой вы будете вести работу не должна обладать никакими дефектами. Под ними я подразумеваю трещины и щели. Если таковые имеются, то заделать их можно с помощью цементно-песчаного раствора.
  • Иногда, гидроизоляционный материал укладывается поверх старого покрытия. В таких случаях очень важно внимательно просмотреть всю поверхность. Если вы обнаружите вздутия, то знайте – там скопилась влага. Такое место необходимо подвергнуть ремонту. Для этого делается крестообразный надрез, края гидроизоляции загибаются, а поверхность просушивается. Чтобы уложить материал обратно, достаточно залить поврежденный участок жидким битумом и отвернуть края.

  • Если гидроизоляция укладывается по бетонному основанию, то сначала его обрабатывают праймером.
  • Уложить наплавляемые материалы достаточно просто, главное научиться пользоваться горелкой, а остальное дело техники. Уложите рулон так, чтобы он раскатывался в нужном направлении и начинайте нагревать его тыльную сторону. Когда рисунок начнет расплываться, то материал можно клеить. Если вы дилетант в этом деле, и допустите перегрев битумного продукта, то не стоит продолжать укладку. Остановитесь, удалите поврежденный участок и продолжите работу, начав с нахлеста в 10 сантиметров.
  • Для создания качественного гидроизоляционного ковра понадобится 2-4 слоя. После размещения первого, сделайте паузу до тех пор, пока он не остынет. Размещайте последующие полосы перпендикулярно предыдущему слою.

Покрыть кровлю гидроизоляцией можно и другими материалами, например, жидкой резиной. Этот процесс требует наличия специального оборудования и вряд ли может осуществляться самостоятельно. Созданный слой способен выдерживать любые погодные условия в течение 20 лет без изменения своих первоначальных свойств.

Финишное покрытие

В качестве покрытия для плоской кровли могут быть использованы любые материалы, способные выдерживать длительное воздействие влаги.

В качестве покрытия на плоскую крышу чаще всего укладывают следующие материалы:

  • Плитка
  • Насыпные продукты
  • Полимеры
  • Резиновая плитка
  • Обработанная доска

Давайте рассмотрим каждую разновидность поподробнее.

Ограничение плитки отсутствует, главное, чтобы крыша могла выдержать такую нагрузку. Наиболее часто используется: кафель, керамика, мрамор и гранит. Устройство этих элементов происходит на специально подготовленные подставки, щебенку или раствор.

Насыпные продукты выполняют больше выравнивающую функцию, поэтому их часто можно встретить в совокупности с другими видами покрытия. Если вы планируете создать на крыше зеленую зону, то галька или щебенка может стать отличным элементом декора и одновременно выполнять дренажную функцию. Нечестные продавцы строительных материалов могут посоветовать вам приобрести известковый щебень. Ни в коем случае не покупайте такой продукт, так как под действием влаги он разрушится.

Эксплуатируемые кровли

Плоские эксплуатируемые крыши приобретают все большую популярность во всем мире. Особенно актуальным является использование свободных площадей крыш в условиях крупных городов, где стоимость квадратного метра земли чрезвычайно высока. Эксплуатируемые крыши, как правило, применяются для организации пешеходных зон, летних кафе, садов и т.д. При этом, создание садов на крышах — террасах, из-за существующего дефицита озелененной поверхности земли, становится важным композиционно-пространственным элементом не только объемно-планировочной, но и градостроительной структуры.

В коттеджном и усадебном строительстве в настоящее время также привлекает большое внимание концепция создания эксплуатируемых кровель. Она является идеальным местом для отдыха, т.к. именно на ней возможно размещение декоративного ландшафтного озеленения, помимо этого площадь такой кровли может быть использована для обустройства веранд, оранжерей и т.п.

Типы эксплуатируемых крыш.

По функциональному назначению можно выделить несколько типов эксплуатируемых крыш: покрытия с ограниченной возможностью для ходьбы (гравийная засыпка), пешеходное покрытие, или кровля-сад. Особо хотим обратить Ваше внимание на, так называемые, .

По внешнему виду и назначению можно разделить на несколько типов:

  1. с интенсивным озеленением (напоминают садово-парковые зоны),
  2. с озеленением (исключаются деревья и высокие кустарники),
  3. с травяным растительным покровом, при этом требуется минимальный почвенный слой и разрешается хождение только по специальным дорожкам,
  4. с размещением растений в специальных емкостях с почвенным субстратом.

Устройство эксплуатируемой кровли — сложная инженерная задача, требующая при своем решении неукоснительного соблюдения целого ряда требований, предъявляемых к современным высокотехнологичным кровельным покрытиям, а также соблюдение норм по гидро — паро и — теплоизоляции. В данный момент на рынке строительных услуг существуют несколько организаций, занимающихся проектированием и обустройством кровель данного вида, но, к сожалению, профессионализм многих из них оставляет желать лучшего. Поэтому, если Вы решили создать у себя кровлю такого типа, то лучше все-таки обратиться к настоящим специалистам.

Для эксплуатируемых кровель, как и для кровель вообще, теплоизоляционный слой должен обеспечивать соответствие требованиям, предъявляемым к ограждающим конструкциям СНиП II-3-79 (Строительная теплотехника), но в то же время к теплоизоляционным материалам, применяемым для эксплуатируемых кровель, предъявляются наиболее повышенные требования.

Рассмотрим те требования, которые предъявляются к современным теплоизоляционным материалам , применяемым в конструкции кровель:

  1. высокая теплоизоляционная устойчивость (низкая теплопроводность),
  2. минимальное водопоглощение,
  3. пониженная горючесть,
  4. высокая прочность на сжатие,
  5. неизменность геометрических размеров,
  6. простота работы с материалом.

Необходимость использования материалов с повышенной влагостойкостью и низким водопоглощением вызвана, в первую очередь, тем, что проникновение в структуру утеплителя паров воды, многократные циклы в конечном итоге приводят к потере теплоизоляционных свойств и возможному разрушению материала. Последующий за этим ремонт кровли повлечет за собой очень ощутимые финансовые потери и массу неудобств. Поэтому для устройства эксплуатируемой кровли необходимы такие технические решения и материалы, которые гарантируют максимально возможный безремонтный срок эксплуатации кровли (20-25 лет — далеко не предел).

Выше перечисленным требованиям полностью удовлетворяют экструдированные пенополистеролы отечественного и иноземного производства, такие как Styrodur BASF (Германия) и отечественный аналог — Пеноплекс (ОАО ). Использование этих материалов обеспечивает:

  1. снижение расхода энергии и затрат на отопление,
  2. повышение комфортности проживания,
  3. уменьшение неблагоприятного воздействия на окружающую среду,
  4. защиту строительных конструкций от разрушений, вызванных перепадами температур.

Техническая характеристика Styrodur®

Средняя плотность, кг/м3

Теплопроводность при средней температуре 10°С, Вт/(Мк)

Предел прочности при сжатии при 10% деформации, Н/мм2

Водопоглощение через 28 суток при переменной температуре, об. %

Предельно допустимая температура использования

Типовые размеры плит, мм

Технические характеристики плит «ПЕНОПЛЭКС»

Прочность на сжатие при 10% линейной деформации

Предел прочности при статическом изгибе

Водопоглощение за 24 часа, не более

Водопоглощение за 30 суток, не более

Категория стойкости к огню

Теплопроводность при (25±5)С, не более

ГОСТ 17177-94
ГОСТ 30256
СниП II-3-79*

Расчетный коэффициент теплопроводности при условиях эксплуатации А

Расчетный коэффициент теплопроводности при условиях эксплуатации Б

Диапазон рабочих температур

При устройстве необходимо создание систем полива и систем удаления избыточной влаги (дренажных систем). Наличие этих двух систем одновременно вызвано необходимостью постоянно, в независимости от внешних климатических (погодных) условий, поддерживать постоянный уровень влажности грунта. Оптимальный уровень влажности грунта, наличие в нем минеральных веществ и его сбалансированность являются основой для нормального произрастания на поверхности эксплуатируемой кровли.

Система водоотвода должна обеспечивать формирование, сбор и отведение потоков, вызванных дождевыми осадками, таянием снега, а также воды используемой для полива растений. Необходимо при этом учитывать следующие факторы:

  1. площадь эксплуатируемой поверхности,
  2. существующие уклоны поверхности,
  3. наличие растительности,
  4. тип растительного грунта (почвы) и мн.др.

На существующем рынке автоматических систем полива лидирующие позиции (соотношение цена-качество) на данный момент занимают: AL — KO Kober (Германия) и Gardena (Германия). Какому из этих производителей доверить обеспечение полива зеленых насаждений на эксплуатируемой кровле — вопрос симпатий наших уважаемых клиентов.

В связи с постоянным присутствием влаги очень важен выбор типа гидроизоляции и технология его монтажа на существующей кровле, в данном случае мы рекомендуем руководствоваться соображениями наибольшей надежности и долговременности использования (срок ) выбранного материала.

В качестве основной гидроизоляции специалисты ООО рекомендуют применять гидроизоляционную геомембрану Black line TFS (Дания) , выполненную из полиэтилена высокого давления низкой плотности (LDPE).

Основные характеристики геомембраны Blackline 1500 TFS:

Полимерная пленка — (LDPE) полиэтилен низкой плотности.
Наименование мембраны — Blackline 1500 TFS.
Страна производитель — Дания.
Фирма производитель .

Данная полимерная геомембрана соответствует требованиям технических условий: ТУ 6-05-05-166-82 , ГОСТ 16-783-71, МУ 2158, ГОСТ 11262-80, ГОСТ 15139-69, ГОСТ17035- 86.

Значение и допуск

Технич. докум.1,00 + 20%

Прочность при разрыве

Техн. документация фирмы

Сварка геомембраны производится с помощью специального, профессионального оборудования методом . С помощью данного метода образуется двойной шов, который гарантирует высокую прочность на разрыв, а также дает возможность проконтролировать качество сварного шва. Использование этого качественно отличающегося от устаревших битумно-полимерных рулонных наплавляемых материалов обусловлено следующим — долговечность службы ( свыше 50 лет) и возможностью обеспечения идеальной гидроизоляции (100% проверка качества сварки геомембраны).

Технология проведения сварных работ позволяет изготавливать гидроизоляционные поверхности любой формы и степени сложности, практически неограниченных размеров.

Конструктивные особенности эксплуатируемой кровли

В зависимости от расположения теплоизоляционного слоя (выше или ниже гидроизоляционного слоя ) различают два варианта исполнения конструкции : традиционный и инверсионный. Рассмотрим далее вариант с расположением слоя гидроизоляции ниже гидроизоляционного слоя.

Инверсионная конструкция эксплуатируемых кровель подразумевает размещение утеплителя над слоем гидроизоляции. Наиболее слабым местом традиционного кровельного покрытия является верхний гидроизоляционный слой, подверженный воздействию неблагоприятных факторов, таких как, УФ — излучение, перепады температур и т.д.

Принцип, выполняемый в инверсионной кровле, заключается в защите гидроизоляционного слоя от неблагоприятных тепловых и механических воздействий лежащим над гидроизоляцией слоем утеплителя. При использовании такого конструкционного решения кровли гидроизоляционный слой круглый год находится практически при постоянной температуре , близкой к температуре внутри здания . Характерно, что при этом фактически предотвращается возникновение конденсата, что позволяет отказаться от проведения работ по пароизоляции кровли.

Типовая конструкция инверсионной кровли: гидроизоляционный слой расположенный на основании, выполненном с заданным уклоном, теплоизоляционные плиты, геотекстильное покрытие (для защиты от осыпания, проникновения мелких частиц, просыпки в стыки между плитами, для механической стабилизации слоя теплоизоляционных плит путем распределения нагрузки присыпного (нагружающего)) слоя, дренирующий слой, защитный верхний слой.

  1. бетонное основание;
  2. выравнивающая цементная стяжка;
  3. праймер;
  4. нижний слой гидроизоляционного ковра;
  5. верхний слой гидроизоляционного ковра;
  6. Black Line TFS 1000 Monarflex (Дания);
  7. Styrodur BASF (Люксембург) или Пеноплекс (Россия ОАО или );
  8. почвенный слой;
  9. зеленые насаждения.

В качестве верхнего слоя для защиты кровли от ветрового воздействия, на теплоизоляцию, как правило, насыпается пригружающий слой гравия или гальки. К тому же, это в значительной мере снижает нежелательное воздействие озона и УФ — излучения, а в ряде случаев является необходимым условием для выполнения требований противопожарной безопасности.

К преимуществам инверсионной кровли можно отнести: защиту гидроизоляционного слоя от перепадов температур и от механических повреждений, возможность быстрого монтажа данного вида кровель фактически при любой погоде, отсутствие необходимости монтажа пароизоляционного слоя. Рассмотрим преимущества инверсионной кровли по сравнению с традиционной конструкцией кровли:

  1. В конструкции инверсионной кровли гидроизоляционная мембрана защищена от температурных воздействий (перепады температуры, циклы — ), от разрушающего воздействия ультрафиолетового облучения и механических повреждений,
  2. Будучи защищенной слоем теплоизоляционного материала (экструдированный пенополистерол) гидроизоляционная мембрана менее экспуатационнозатратна,
  3. Плиты экструдированного пенополистерола не фиксируются жестко на геомембране (свободная укладка), тем самым не создавая разрушающих напряжений в области фиксации, приводящих к возможным повреждениям мембраны,
  4. Гидроизоляция, находясь под слоем теплоизоляционного материала (Styrodur или Пеноплекс), фактически выполняет роль пароизоляции, снижает риск внутренней конденсации влаги и уменьшает сметную стоимость конструкции,
  5. Слой теплоизоляции, а также защитный пригрузочный слой гравия, надежно защищают гидроизоляционную мембрану от любых механических воздействий при проведении строительных работ и последующей эксплуатации,
  6. Геомембрана фиксирована на поверхности кровельного перекрытия, что также снижает вероятность механических повреждений гидроизоляции,
  7. При демонтаже кровельного перекрытия (например, реконструкция зданий и т.д.) плиты теплоизоляционного материала могут быть использованы повторно,
  8. При обнаружении возможных протечек (вызванных некачественным монтажом кровли псевдо-специалистами) места нарушения гидроизоляции легко находятся и ремонтируются ,т.к. гравийный слой , раздельно-фильтрующий слой геотекстиля и пенополистерола легко демонтируются и после устранения течи монтируются обратно,

Многочисленные исследования, проведенные независимыми экспертами и проверяющими службами, показали высокую функциональную надежность и долговечность конструкции инверсионной эксплуатируемой кровли.

Ссылка на основную публикацию
Adblock
detector
